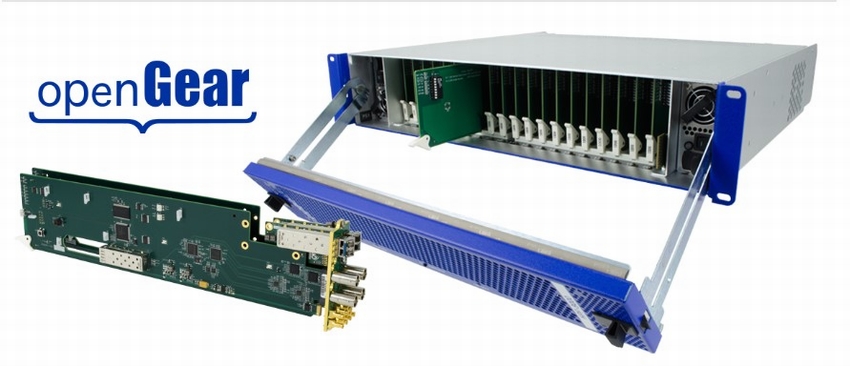

周邊機箱 |
HPF-9000 |
1.2RU 機架最多可容納 20 個開放式板卡
2.支持模擬、數字、視頻和音頻模塊的任意組合
3.基于千兆以太網的板卡控制器
4.SNMP 監測和控制選項
5.多個后部 I/O 模塊可用于大多數卡
6.可拆卸前門，便于風扇維修
7.框架標配用于卡和電源的冷卻風扇
8.2 個獨立的循環參考，連接到每個卡插槽
9.可選冗余電源，可熱插拔，實現 24/7 全天候運行
10.堅固的 360 瓦電源，帶集成冷卻 |
|
冗余電源模塊 |
PS-9000 |
360W冗余電源模塊，支持寬幅電壓輸入90-264V，帶散熱風扇 |
|
12G-SDI 視分 |
9915DA-1x16-12G/
RM20-9915-A-HDBNC |
1. 12G/6G/3G/HD/SD-SDI 1路輸入16輸出，帶時鐘恢復及均衡、支持ASI/DVB格式
2. 輸入接口數據速率自動檢測
3.雙槽位
4.接口采用HDBNC |
|
12G-SDI 視分 |
9915DA-4x16-XPT-12G/
RM20-9915-A-HDBNC |
1. 12G/6G/3G/HD/SD-SDI信號格式
2.支持單路1分16模式；雙路1分8模式，4路1分4模式
3. 輸入接口數據速率自動檢測、支持均衡及時鐘恢復功能
4.雙槽位
5.接口采用HDBNC |
|
12G-SDI 視分 |
9915DA-2x16-XPT-12G/
RM20-9915-A-HDBNC |
1. 12G/6G/3G/HD/SD-SDI信號格式
2.支持單路1分16模式；雙路1分8模式
3. 輸入接口數據速率自動檢測、支持均衡及時鐘恢復功能
4.雙槽位
5.接口采用HDBNC |
|
交叉轉換器 |
9904-UDX-4K/
RM20-9904-B-HDBNC |
1.12G/6G/3G/HD/SD-SDI UHD 上/下/交叉轉換器/幀同步帶音頻加解嵌處理器
2.基于HD/3G/12G-SDI單線和SDM/2SI四通道3G-SDI格式之間的上/下轉換，12G-SDI單線和四通道3G UHD在輸入和輸出端均可用
3.支持HDR與SDR 轉換
4.支持色彩校正功能
5.支持3D LUT 處理選項
6.支持色域轉換功能
7.具有降噪和細節增強提供圖像質量優化
8.具有鍵控器功能
9.支持輔助數據及LOGO 插入功能
10.具有2選1倒換功能
11.四槽位寬
12. 接口采用HDBNC |
|
交叉轉換器 |
9904-UDX-4K-DSP/ RM20-9904-F-HDBNC |
1.12G/6G/3G/HD/SD-SDI UHD 上/下/交叉轉換器/幀同步帶杜比E/D/D+音頻加解嵌處理器
2.基于HD/3G/12G-SDI單線和SDM/2SI四通道3G-SDI格式之間的上/下轉換，12G-SDI單線和四通道3G UHD在輸入和輸出端均可用
3.支持HDR與SDR 轉換
4.支持色彩校正功能
5.支持3D LUT 處理選項
6.支持色域轉換功能
7.具有降噪和細節增強提供圖像質量優化
8.具有鍵控器功能
9.支持輔助數據及LOGO 插入功能
10.具有2選1倒換功能
11.四槽位寬
12. 接口采用HDBNC |
|
交叉轉換器 |
9904-UDX-4K-IP/
RM20-9904-F-HDBNC |
1.12G/6G/3G/HD/SD-SDI UHD 上/下/交叉轉換器/幀同步帶音頻加解嵌處理器帶雙 10GigE IP 端口
2.基于HD/3G/12G-SDI單線和SDM/2SI四通道3G-SDI格式之間的上/下轉換，12G-SDI單線和四通道3G UHD在輸入和輸出端均可用
3.支持HDR與SDR 轉換
4.支持色彩校正功能
5.支持3D LUT 處理選項
6.支持色域轉換功能
7.具有降噪和細節增強提供圖像質量優化
8.具有鍵控器功能
9.支持輔助數據及LOGO 插入功能
10.具有2選1倒換功能
11.四槽位寬
12. 接口采用HDBNC |
|
多畫面處理器 |
9971-MV18-4K/
RM20-9971-D-HDBNC |
1.高密度 openGear 綜合超高清多畫面處理器
2.支持18路視頻輸入，4路視頻輸出接口
3.信號格式支持12G/6G/3G/HD/SD-SDI 輸入/輸出
4.功耗＜18W
5.具有GPIO/COMM接口
6.具有2組HDMI2.0 輸出接口
7.支持10/100/1000 BaseT 以太網端口
8.支持畫面布局、支持TSL協議、支持UMD協議
9.支持雙屏輸出
10.四槽位寬 |
|
多畫面處理器 |
9971-MV6-4K/
RM20-9971-B-HDBNC |
1.高密度 openGear 綜合超高清多畫面處理器
2.支持6路視頻輸入，4路視頻輸出接口
3.信號格式支持12G/6G/3G/HD/SD-SDI 輸入/輸出
4.功耗＜18W
5.具有GPIO/COMM接口
6.具有2組HDMI2.0 輸出接口
7.支持10/100/1000 BaseT 以太網端口
8.支持畫面布局、支持TSL協議、支持UMD協議
9.支持雙屏輸出
10.四槽位寬 |
|
高清視頻分配器 |
9910DA-1Q-3G-RCK/
RM20-9910-1Q-B-HDBNC |
1.3G/HD/SD-SDI 1路輸入8輸出，帶時鐘恢復及均衡、支持ASI/DVB格式
2.輸入接口數據速率自動檢測
3.雙槽位
4.接口采用HDBNC |
|
高清視頻分配器 |
9910DA-2Q-3G-RCK/
RM20-9910-2Q-B-HDBNC |
1.3G/HD/SD-SDI 雙路1分8輸出，帶時鐘恢復及均衡、支持ASI/DVB格式
2.輸入接口數據速率自動檢測
3.雙槽位
4.接口采用HDBNC |
|
模擬視頻分配器 |
9910DA-AV-EQ/
RM20-9910AV-B |
1.支持1路模擬視頻輸入8路分配輸出，支持均衡,支持增益調整
2.支持BB同步及三電平同步分配
3.雙槽位
4.接口采用BNC |
|
數字音頻分配器 |
9913DA-AES110-RG/
RM20-9913DA110-B |
1.支持1路平衡式數字音頻輸入8路分配輸出，支持電纜均衡
2.支持變壓耦合輸入、內置響度測量
3.雙槽位
4.接口采用鳳凰頭 |
|
模擬音頻分配器 |
9242/
RM20-9242-B |
1.支持雙路1分4，單路1分8模式
2.最大輸入電平:+27.5dBu
3.雙槽位
4.接口采用鳳凰頭 |
|
幀同步 |
9902-2UDX/
RM20-9902-2UDX-K-HDBNC |
1.支持雙通道幀同步、音頻加解嵌功能
2.支持上/下/交叉轉換
3.具有ARC控制
4.支持AFD處理
5.支持質量檢測功能、靜幀、黑場檢測、音頻靜音、隱藏字幕缺失等報警
6.支持顏色校正功能 |
|
高清鍵控器 |
9923-DSK-LG/
RM20-9923-DSK-LG-C-HDBNC |
1.具有2個鍵控器功能
2.具有2個徽標插入；具有四個徽標存儲文件
3.具有2組PGM節目輸出功能
4.具有GPIO接口
5.雙槽位 |
